AMD R9 295X2真卡拆解：公版卡首次上水冷

VideoCardz公布了AMD新雙芯卡Radeon R9 295X2的幾張拆解圖，徹底揭開了其内部秘密。

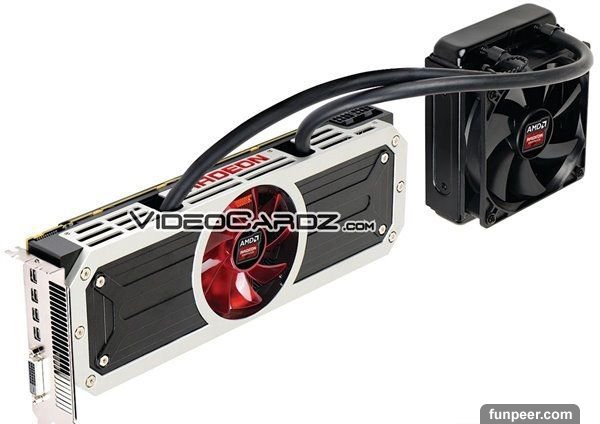

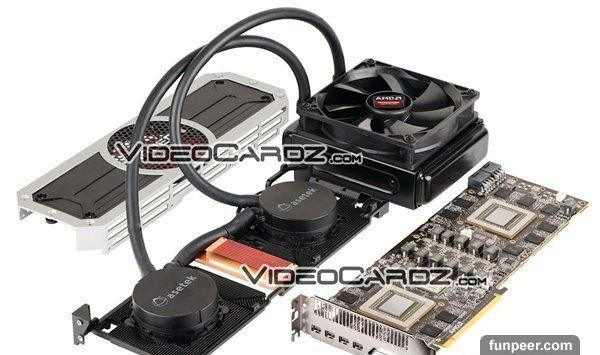

最值得關注的當然是那套水冷散熱系統，這也是公版卡第一次上水冷。AMD直接采用了Asetek的方案（華碩也用過），兩個水泵分别覆蓋兩顆GPU，然後通過橡膠管與外接的散熱排（自帶一個120毫米風扇可在外{過}{濾}挂一個）連接在一起。注意有一條供電線和一條水管捆綁在一起，但照片上被刻意隐藏了起來。
顯卡外罩上還有一個中央風扇，負責爲供電電路和顯存顆粒散熱。
PCB上可以看到每顆GPU都搭配着5+1相供電和4GB GDDR5顯存，中間是一顆負責内部交火的PLX橋接芯片。兩塊卡在一起還可以通過XMDA模式組成四路交火。
輔助供電接口是兩個八針，但依然不知道是如何應付500W功耗的。或許這兩個接口經過了增強？
輸出接口和前兩代一樣是四個mini DisplayPort和一個DVI，但是注意DVI現在是純數字式的DVI-D，不再是以前的混合式DVI-I。
AMD表示，這隻是公版設計方案，廠商推出的産品可能會略有不同。
